01 Referências normativas
Quais normas regem a iluminação de quadras de tênis?
A especificação de iluminação para tênis no Brasil segue dois documentos de referência: a norma europeia EN 12193 e as ITF Lighting Guidelines. Ambos definem os parâmetros mínimos de iluminância, uniformidade e ofuscamento para cada nível de uso — do treino recreativo à transmissão em TV ao vivo.
EN 12193 — Iluminação de instalações esportivas
Norma europeia adotada como referência técnica internacional. Classifica instalações em três classes (I, II e III) e define iluminância mínima horizontal (Eh), uniformidade U1 e U2, e índice de ofuscamento GR para cada classe e modalidade.
ITF Lighting Guidelines
Guia técnico publicado pela International Tennis Federation. Define padrões específicos para o tênis em seis categorias de uso, desde a prática recreativa até transmissões em HDTV. Inclui requisitos de IRC mínimo, temperatura de cor recomendada e altura mínima de instalação.
As duas normas são complementares. A EN 12193 é a base técnica de cálculo; as ITF Guidelines adicionam os requisitos específicos do tênis, como a necessidade de IRC ≥ 65 para competições e a recomendação de temperatura de cor a partir de 4.000K, com práticas de mercado consolidadas entre 4.000K e 5.700K.
Importante: nenhuma das duas normas é obrigatória por lei no Brasil, mas a conformidade com elas é exigida por organizações como a Confederação Brasileira de Tênis (CBT) para homologação de instalações que sediam eventos oficiais, e pela ITF para aprovação de torneios internacionais.
02 Níveis de iluminância
Tabela de iluminância por categoria de uso
A EN 12193 divide as instalações esportivas em três classes. O tênis se enquadra normalmente nas classes II e I, dependendo do nível de competição. As ITF Guidelines estendem essa classificação para seis categorias específicas da modalidade.
| Categoria / uso | Eh mínima | Uniformidade U1 | GR máximo | Classe EN 12193 |
|---|---|---|---|---|
| Treino recreativo / uso doméstico | 200 lux | ≥0,5 | 55 | Classe III |
| Treino em clube / competição local | 300 lux | ≥0,6 | 55 | Classe III |
| Competição regional | 500 lux | ≥0,7 | 50 | Classe II |
| Competição nacional / internacional | 750 lux | ≥0,7 | 50 | Classe I |
| Transmissão em TV (câmeras fixas) | 1.000 lux | ≥0,7 | 50 | Classe I |
| Transmissão em HDTV / câmeras móveis | 1.400–2.000 lux | ≥0,8 | 50 | Classe I+ |
O que é uniformidade (U1 e U2)?
A uniformidade mede a distribuição da luz sobre o plano de jogo. U1 é a relação entre a iluminância mínima e a máxima medida na quadra. U2 é a relação entre a mínima e a média. Quanto mais próximos de 1,0, mais homogênea é a luz — sem manchas escuras ou pontos excessivamente iluminados que prejudicam a leitura da bola.
Exemplo prático: uma quadra com U1 = 0,60 significa que o ponto mais escuro tem 60% da iluminância do ponto mais claro. Para competição regional (Classe II), isso está no limite do exigido — qualquer projeto abaixo disso não está em conformidade com a EN 12193.
Altura de instalação recomendada
A ITF recomenda altura mínima de 6 metros para quadras cobertas e ao ar livre com nível recreativo, e 8 metros para competições. Alturas maiores permitem ângulos de incidência menos agressivos, reduzindo diretamente o GR — o principal parâmetro de conforto visual no tênis.
03 Conforto visual
O que é GR (Glare Rating) e por que importa no tênis?
GR é o índice de ofuscamento perturbador, definido pela norma CIE 112. Ele quantifica o quanto as luminárias prejudicam a visão de quem está na instalação — no tênis, especialmente nos momentos em que o jogador olha para cima durante o saque, o smash ou a devolução de um lob.
O GR varia de 10 (sem ofuscamento perceptível) a 90 (ofuscamento insuportável, impossibilita o uso). Para quadras ao ar livre, a EN 12193 exige GR máximo de 50. Para instalações cobertas, o parâmetro equivalente é o UGR (Unified Glare Rating), com limite de 22.
O que determina o GR de uma luminária?
O GR depende de três fatores: a luminância da fonte (quão “brilhante” aparece a luminária ao olho), o ângulo de instalação em relação ao plano de visão do jogador, e o fluxo luminoso background do ambiente. Luminárias com óptica antiofuscamento — como refletores com lentes com controle antiofuscamento — concentram o fluxo no plano de jogo e reduzem a luminância percebida nas direções críticas, resultando em GR significativamente menor.
Por que isso importa na prática: um jogador que saca em uma quadra com GR 55 perde referência visual nos primeiros décimos de segundo após o arremesso da bola e pode levar de 2 a 3 segundos para recuperar a visão plena após olhar diretamente para as luminárias. Em um ponto que dura menos de 5 segundos, isso é tempo de jogo perdido. Em um GR 25, esse efeito praticamente desaparece. A diferença não é perceptível como “luz fraca” — ela aparece como dificuldade de leitura da bola em trajetórias altas e como fadiga visual acumulada ao longo de partidas longas.
04 Percepção visual
Por que o IRC é crítico no tênis?
O IRC — Índice de Reprodução de Cores — mede a capacidade de uma fonte luminosa de reproduzir as cores dos objetos com fidelidade em relação à luz natural. A escala vai de 0 a 100: quanto mais alto, mais as cores aparecem como são de fato. No tênis, esse índice tem consequências diretas sobre o desempenho do jogador — e as razões são mais específicas do que parecem.
O problema das cores no tênis
O tênis envolve três elementos visuais com cores distintas que precisam ser discriminados com precisão e em frações de segundo: a bola amarela, a superfície da quadra (saibro laranja-avermelhado, hard court azul ou verde, grama verde) e as linhas brancas. A leitura correta da trajetória da bola depende do contraste visual entre esses elementos — e esse contraste é diretamente afetado pela qualidade de reprodução de cores da fonte luminosa.
Com uma fonte de IRC baixo, as cores perdem saturação e se aproximam umas das outras. Uma bola amarela iluminada por uma fonte com Ra 50 parece mais esverdeada ou acinzentada. Em uma quadra de saibro — onde a cor da superfície já é próxima da bola — essa perda de diferenciação dificulta o rastreamento visual, especialmente em bolas rápidas e com trajetória rasante.
Três situações onde o IRC faz diferença real em jogo
- 1
Bola no saibro: com IRC baixo, a iluminação artificial dessatura todas as cores simultaneamente, aproximando tons que deveriam ser distintos. A bola perde vivacidade e contraste com a quadra, as linhas e o fundo ao mesmo tempo — o jogador não "perde" a bola, mas processa sua posição com menos precisão, especialmente em bolas rasteiras onde o tempo de decisão é mínimo.
- 2
Bola em velocidade alta: saques acima de 180 km/h cruzam a quadra em menos de 0,5 segundo. O sistema visual humano precisa de contraste de cor para antecipar a trajetória antes de processar o movimento completo. IRC baixo reduz esse contraste, aumentando o tempo de reação percebido.
- 3
Bola contra o fundo escuro: o fundo escuro além das linhas de fundo oferece o melhor contraste possível para uma bola amarela. O problema surge quando a iluminação cria zonas de sombra ou gradientes de luminância no fundo, especialmente em quadras outdoor onde a luz não alcança uniformemente a área de saída. Uma bola que transita da zona bem iluminada para uma área menos uniforme muda de aparência para o olho. IRC adequado, combinado com boa uniformidade, garante que a bola mantenha sua saturação em toda a trajetória — inclusive na zona de fundo onde essa transição acontece.
05 Temperatura de cor
Qual temperatura de cor usar em quadras de tênis?
A temperatura de cor (CCT) é um parâmetro independente do IRC: enquanto o IRC descreve quão fielmente as cores são reproduzidas, a CCT descreve sob qual tonalidade de luz essa reprodução acontece. No tênis, a escolha da CCT afeta diretamente a percepção de profundidade, o contraste da bola e o conforto visual ao longo de partidas prolongadas.
A temperatura de cor de referência para quadras de tênis situa-se entre 4.000K e 5.700K. O valor mais consolidado em projetos de competição é 5.000K — próximo à luz natural do meio do dia, com balanço espectral que preserva a saturação do amarelo da bola, boa percepção de profundidade e compatibilidade visual com a luz natural que entra pelas aberturas de galpões cobertos.
O que muda com a temperatura de cor
Temperaturas abaixo de 4.000K produzem uma tonalidade quente e acolhedora, adequada para ambientes de lazer e relaxamento, mas incompatível com o ritmo e a exigência visual do tênis competitivo. Esse tipo de luz cria um ambiente perceptivo que não favorece o estado de alerta e a precisão visual exigidos pelo jogo. Temperaturas acima de 5.700K introduzem componente azul crescente no espectro — o que altera a percepção do amarelo e pode gerar conflito visual em ambientes com entrada de luz natural, onde a tonalidade da iluminação artificial difere da luz do sol.
O valor de 5.000K representa o equilíbrio: preserva a saturação do amarelo da bola, evita a tonalidade fria excessiva e mantém coerência visual com a luz diurna — característica especialmente relevante para quadras cobertas com aberturas laterais ou zenitais, como a do Iate Clube de Brasília.
Referência normativa: a EN 12193 não especifica CCT para quadras de tênis. As ITF Guidelines indicam IRC mínimo, mas também não definem um limite de CCT. A faixa de 4.000K a 5.700K é prática consolidada de mercado para instalações esportivas de referência.
06 Análise técnica
LED × vapor metálico de alta pressão
Durante décadas, o vapor metálico de alta pressão (VM) foi o padrão para iluminação esportiva de grande porte. O LED substituiu essa tecnologia em praticamente todos os parâmetros técnicos relevantes para o tênis.
LED GlixLeds ECO300
- IRC (Índice de Reprodução de Cores)
- Ra ≥ 75
- Tempo para plena potência
- Instantâneo
- Vida útil (L70)
- 105.000 horas
- Regulação de intensidade (dimming)
- Sim, 0 a 100%
- Eficiência luminosa
- 152 lm/W
- GR típico (outdoor)
- 19–40
- Manutenção
- Nenhuma nos primeiros 12 anos
- Custo de energia (40 luminárias)
- −78% vs VM equivalente
Vapor metálico (legado)
- IRC (Índice de Reprodução de Cores)
- Ra 65–90
- Tempo para plena potência
- 3 a 5 min (religamento: até 15 min)
- Vida útil
- 10.000 a 20.000 horas
- Regulação de intensidade (dimming)
- Não disponível
- Eficiência luminosa
- 80–130 lm/W
- GR típico (outdoor)
- 55–65
- Manutenção
- Troca de lâmpada a cada 2–4 anos
- Custo de energia
- Referência 100%
07 Projetos e instalações
Instalações em operação e projetos realizados
A GlixLeds distingue entre instalações com operação comprovada em campo e projetos luminotécnicos dimensionados em DIALux. Ambos demonstram domínio técnico — os primeiros com resultados verificados, os segundos com conformidade normativa documentada antes da instalação.
Instalações comprovadas em operação

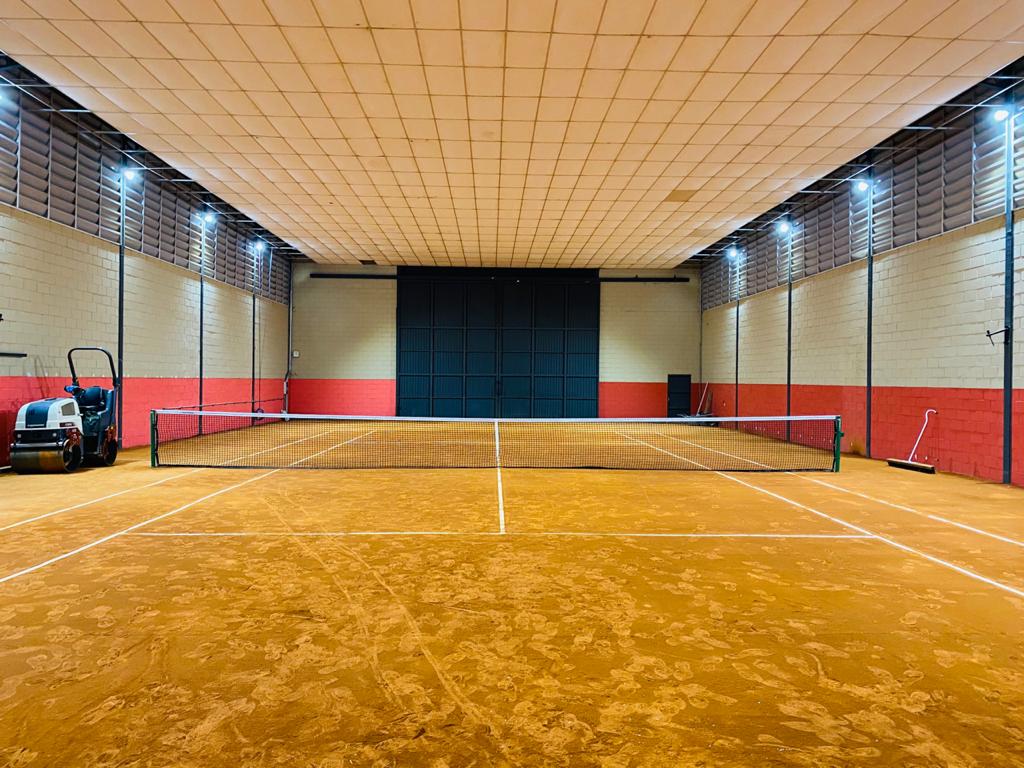

Iate Clube de Brasília
Quadra coberta de saibro · Brasília-DF
700–1.000
lux em campo
22
unidades ECO300
5.000K
temperatura de cor
ATP·ITF
torneios homologados
EN 12193 Classe I · Palco do Brasília Tennis Open (ATP Challenger 75) e ITF Masters MT700, premiado pela ITF como um dos melhores torneios Masters do mundo por 4 anos consecutivos.
SESI São José do Rio Preto
Quadra descoberta · São José do Rio Preto-SP
436
lux médio (PA grid)
186
lux mínimo
569
lux máximo
EN 12193
Classe III
Instalação em operação · Quadra outdoor · projeto e instalação GlixLeds Brasil · 5.000K.
Top Tênis
Quadra coberta · 500 lux
486
lux médio (PA grid)
14
unidades ECO300 IP20
0,58
uniformidade u0
8m
altura de montagem
Instalação em operação · 14× ECO300 IP20 · 5.000K · fator manutenção 1,00 · EN 12193 Classe II.
São Bernardo Tênis Clube
Complexo coberto · múltiplas quadras · São Bernardo do Campo-SP
507/628
lux médio (quadra 2 / total)
110
unidades ECO240 IP20
0,64/0,69
uniformidade u0
12,5m
altura de sala
Instalação em operação · Grande complexo coberto · 110× ECO240 (16.720W total) · 5.000K · fator manutenção 0,90 · EN 12193 Classe II.
Lob Tennis
Quadra descoberta · Belo Horizonte-MG · instalação 2022
425
lux médio no plano de jogo
10
unidades ECO300 IP66
0,697
uniformidade u0
1.920W
carga instalada
Instalação em operação desde 2022 · 10× ECO300 IP66 · 5.000K · ULR 5,0% · fator manutenção 0,90.
SESI Rio Claro
Quadra descoberta · Rio Claro-SP
436
lux médio (PA grid)
16
unidades ECO300
0,37
uniformidade u0
2.912W
carga instalada
Instalação em operação · 16× ECO300 IP66 · 5.000K · Fator de manutenção 0,90 · EN 12193 Classe III.
Lisonda
Quadra descoberta · poste 7 metros
286
lux médio no plano de jogo
16
unidades ECO150 IP66
0,744
uniformidade u0
7m
altura de poste
Instalação em operação · ECO150 IP66 · 5.000K · ULR 4,5% · Excelente uniformidade para poste baixo.
Denki Engenharia Elétrica
Quadra descoberta · poste 11 metros · dois modelos
ECO120/ECO150
dois cenários simulados
16
unidades por cenário
0,745
u0 (ECO150, sup. quadra)
11m
altura de poste
Instalação em operação · ECO120 (229 lux médio) e ECO150 (294 lux médio) · IP66 · 5.000K · ULR 2,5%.
Associação Clube São Bernardo
Duas quadras descobertas · São Bernardo do Campo-SP
315–325
lux médio por quadra
32
unidades ECO150 IP66
0,58–0,59
uniformidade u0
2 quadras
complexo multi-quadra
Instalação em operação · 32× ECO150 IP66 · 5.000K · ULR 3,0% · EN 12193 Classe III · Projeto multicourt.
Beltrão Prime Empreendimentos
Quadra coberta · Escola associada ao legado de Guga Kuerten · Paraná
480/663
lux médio (500/700 lux)
16
unidades ECO300
0,62
uniformidade u0 (PA)
12m
altura de instalação
Instalação em operação · Dois cenários: 500 lux (16× ECO300, 2.912W) e 700 lux (ECO300 + ECO120, 4.288W) · EN 12193 Classe II/I.
Residencial Tennis
Argentina · Buenos Aires4 quadras descobertas · Buenos Aires, Argentina · jan. 2026
275
lux médio por quadra (plano de jogo)
68
unidades ECO150 JR IP66
0,83
uniformidade U₁ (superfície geral)
6.185W
carga instalada total
Instalação em operação · EN 12193 Classe III · 4 quadras outdoor · 68× ECO150 JR 96W 5.000K 60° IP66 · fator de manutenção 0,90 · ULR 3,5% · Em por quadra 272–279 lx.
Projetos luminotécnicos realizados
Clube de Campo de São Paulo
Quadra coberta · São Paulo-SP
727–756
lux (simulação DIALux)
40
unidades ECO300 JR
0,60
uniformidade U₁
19–40
GR por posição
Projeto luminotécnico · EN 12193 Classe I · GR máximo 40 · U₁ ≥ 0,60 em todos os cenários.
Academia Slice Tennis
Quadra coberta e descoberta · múltiplos cenários
250/500
lux por cenário
14–20
luminárias por cenário
ECO150/ECO300
IP20 (int.) · IP66 (ext.)
9/12/15m
alturas simuladas
Projeto luminotécnico · Melhor uniformidade (u0 = 0,70) com postes de 9m · Coberta e outdoor.
Nota metodológica: todos os projetos foram simulados em DIALux com arquivos fotométricos (.ldt) dos produtos GlixLeds. Os valores de iluminância são calculados no plano horizontal a 0,75m do solo. Nas instalações comprovadas, os valores foram verificados em campo após a instalação.
08 Perguntas frequentes
Dúvidas técnicas mais comuns
Quantos lux são necessários para uma quadra de tênis profissional?+
Segundo a EN 12193 e as ITF Guidelines, competição de nível I (ATP/WTA) exige mínimo de 750 lux com uniformidade U₁ ≥ 0,7. Para transmissão em HDTV, o padrão sobe para 1.400 a 2.000 lux. Treino recreativo aceita 200 lux; treino de clube, 300 lux; competição regional, 500 lux. Esses valores são medidos no plano horizontal a 1 metro do piso da quadra.
O que é GR e qual o valor máximo permitido pela norma?+
GR (Glare Rating) é o índice de ofuscamento perturbador, definido pela CIE 112. Varia de 10 (sem ofuscamento) a 90 (insuportável). Para quadras ao ar livre, a EN 12193 exige GR máximo de 50. Luminárias com óptica antiofuscamento, como as da linha Ecoglix, alcançam GR entre 19 e 40, com folga significativa em relação ao limite normativo. Para instalações cobertas, o parâmetro equivalente é UGR ≤ 22.
Qual a diferença entre iluminação para tênis e beach tennis?+
As dimensões das quadras são diferentes (tênis: 23,77 × 10,97m; beach tennis: 16 × 8m), o que altera o número de luminárias e o ângulo de abertura necessário. No beach tennis, a superfície de areia reflete mais luz do que o saibro ou o hard court, o que pode elevar o nível de iluminância percebida — mas não dispensa o projeto fotométrico. Em ambos os casos, a norma de referência é a EN 12193 e as diretrizes da ITF Beach Tennis.
Quantas luminárias são necessárias para uma quadra de tênis?+
Depende da potência, eficiência e ângulo de abertura das luminárias, além da altura de instalação e do nível de iluminância desejado. Para uso recreativo (250 lux, EN 12193 Classe III), uma quadra descoberta com postes de 6 a 8m normalmente requer entre 8 e 12 unidades ECO150 JR. Para competição regional (500 lux, Classe II), uma quadra coberta com ECO300 de 182W e 31.030 lm utiliza entre 16 e 20 unidades. Para 750 lux (Classe I), o mesmo produto normalmente demanda entre 20 e 24 unidades, dependendo da geometria da estrutura. O dimensionamento preciso requer simulação em DIALux.
Qual a temperatura de cor recomendada para quadras de tênis?+
A ITF não publica um limite superior exato de temperatura de cor — o documento de guidelines cita IRC mínimo e níveis de iluminância, mas não uma faixa fechada de CCT. A prática consolidada no mercado para quadras de tênis situa-se entre 4.000K e 5.700K. O valor mais comum em projetos de competição é 5.000K, que oferece boa percepção de profundidade, contraste adequado da bola amarela contra o fundo e compatibilidade visual com a luz natural do dia. Temperaturas acima de 5.700K começam a produzir uma tonalidade azulada que, em ambientes cobertos, pode criar desconforto visual e conflito com a luz natural das aberturas. Temperaturas abaixo de 4.000K produzem uma tonalidade quente inadequada para o tênis competitivo — criam um ambiente perceptivo relaxado que não favorece o estado de alerta e a precisão visual exigidos pelo jogo.
Quadra com luz natural precisa de menos iluminação artificial?+
Não — pelo contrário. A luz natural difusa eleva o nível geral de luminância do ambiente sem criar contraste entre a bola e o fundo. O sistema artificial precisa superar esse nível para ser efetivo. No caso do Iate Clube de Brasília, a presença intensa de luz natural pelas laterais do galpão exigiu um sistema de 700 a 1.000 lux significativamente mais robusto do que o necessário em uma quadra totalmente fechada, para garantir contraste e uniformidade no plano de jogo.
O projeto luminotécnico é obrigatório?+
Não há legislação federal que obrigue o projeto para instalações privadas. Mas a conformidade com a EN 12193, necessária para homologação de competições pela CBT e pela ITF, só pode ser comprovada por meio de um projeto fotométrico com simulação em software. Além disso, o projeto evita superdimensionamento (custo desnecessário) e subdimensionamento (desempenho insatisfatório). A GlixLeds realiza projetos luminotécnicos para instalações com seus produtos.
Referências: EN 12193 · ITF Lighting Guidelines · CIE 112
